Illustrazione dettagliata della norma DIN EN ISO 14122 Parte 4: scale, scale a pioli e passerelle con grigliato in acciaio sono coperte!

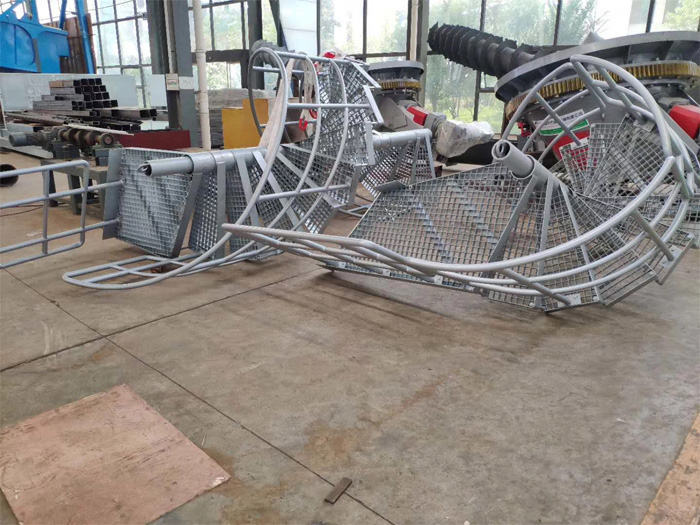

Nelle piattaforme industriali e nei sistemi di apparecchiature meccaniche, le scale in acciaio, i gradini di salita, i passaggi di manutenzione e le piattaforme operative sono le strutture principali per garantire il passaggio sicuro del personale.

1. Requisiti di selezione della griglia in acciaio per scale

Larghezza minima del gradino: ≥600mm

Capacità di carico: deve essere in grado di sopportare un carico concentrato di 1,5 kN (test su punto singolo)

Si consiglia di utilizzare griglia in acciaio dentata + bordo anteriore antiscivolo, modelli come G325/30/100, G405/30/100

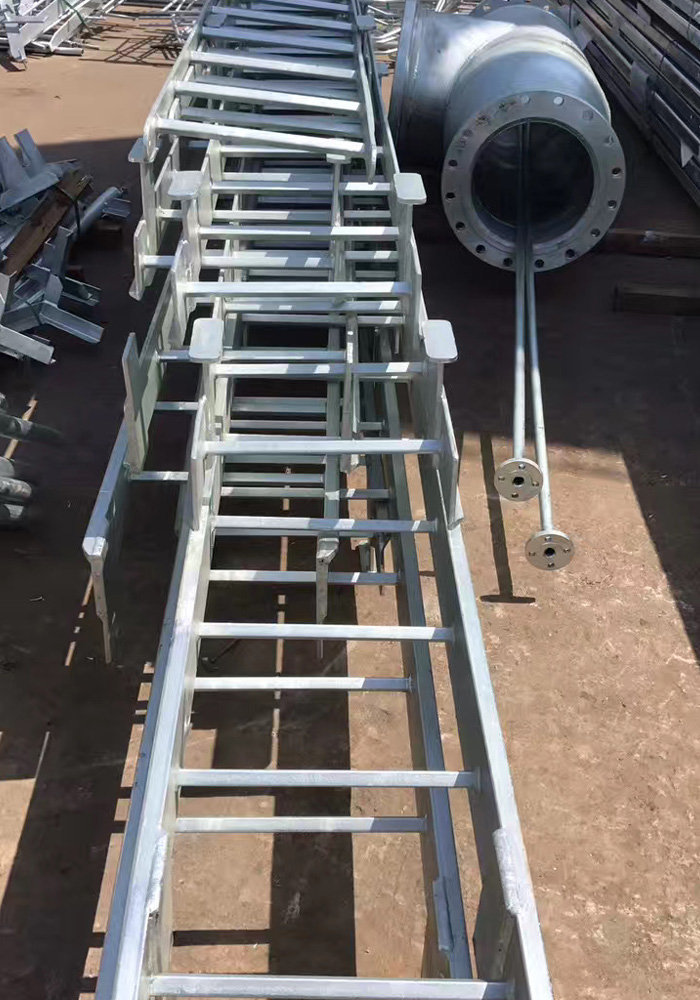

2. Requisiti dei gradini in griglia in acciaio per scale verticali

Spaziatura uniforme (250mm±10)

Deve avere stabilità per il piede e proprietà antiscivolo

Si consiglia di utilizzare gradini in acciaio punzonati antiscivolo o griglia in acciaio dentata

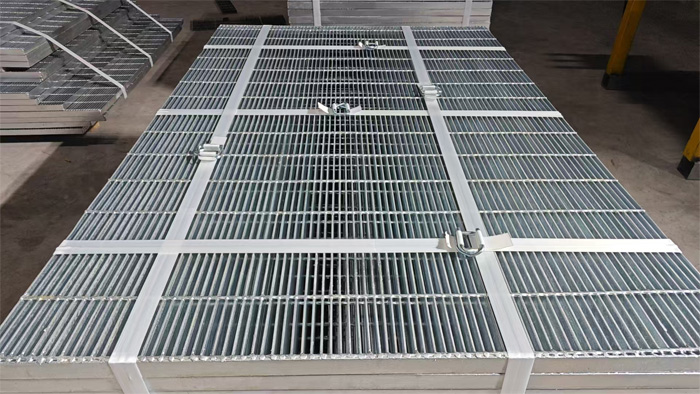

3. Standard della griglia in acciaio per corridoi/canali

Larghezza minima del canale: ≥500mm (una persona), ≥800mm (due persone)

È necessario installare corrimano su entrambi i lati + zoccoli, e la griglia in acciaio del corridoio deve soddisfare un carico uniformemente distribuito di 5kN/m²

Modelli comuni: G323/30/100, G405/30/100, G325/40/100

Oltre ai requisiti per le dimensioni, la resistenza e le proprietà antiscivolo delle griglie in acciaio, la norma DIN EN ISO 14122 sottolinea anche:

La resistenza dei fissaggi abbinati deve soddisfare il carico di estrazione

Il trattamento superficiale deve essere resistente alla corrosione (si consiglia la zincatura a caldo)

L'errore di installazione non deve superare lo standard

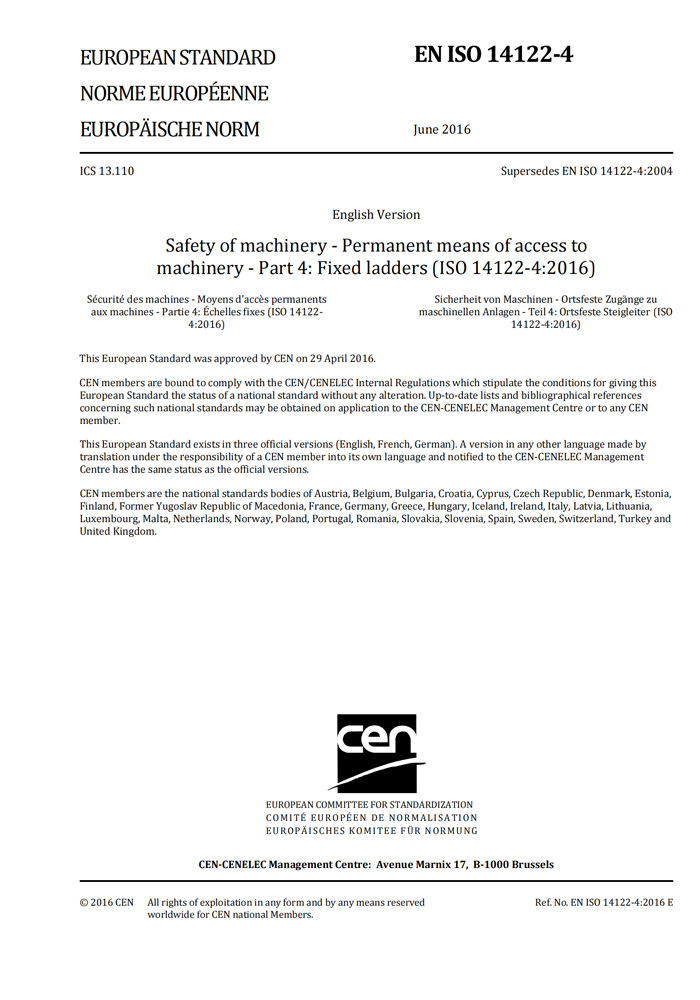

PDF: iso_14122-4_2016
