Grigliato in alluminio

Name: Grigliato in alluminio
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

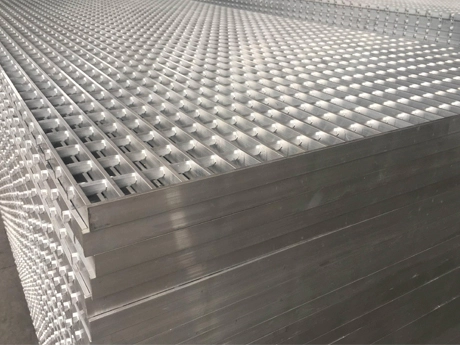

La griglia in alluminio è realizzata mediante estrusione e bloccaggio di barre e aste standard in alluminio tramite apposite attrezzature. Presenta le caratteristiche di non deformarsi né scolorirsi in condizioni di utilizzo normali, un'elevata resistenza agli agenti atmosferici e alla corrosione, buone proprietà di dissipazione del calore, manutenzione assente e lunga durata nel tempo.

In alternativa alla griglia in acciaio, la griglia in alluminio è realizzata in lega di alluminio 6063, i cui principali elementi di lega sono magnesio e silicio. Grazie alle caratteristiche elementali e strutturali della griglia in alluminio, essa non solo possiede la corrispondente capacità portante della griglia in acciaio, ma offre anche molte proprietà che quest'ultima non presenta. Ad esempio, una buona resistenza alla corrosione, proprietà di elettroplaccatura, leggerezza e aspetto estetico, ecc. I prodotti in griglia di alluminio presentano un elevato grado di standardizzazione, un controllo dimensionale rigoroso e preciso, e una costruzione rapida e agevole. Rispetto alle tecniche di costruzione tradizionali, l'utilizzo della griglia in alluminio consente di ridurre notevolmente i tempi di lavorazione in cantiere, migliorando al contempo la qualità costruttiva e l'estetica del progetto.

Request A Quote

Classificazione delle griglie in alluminio

Grigliato in alluminio pressato rettangolare

Il grigliato standard in alluminio è il modello più comunemente utilizzato tra i prodotti di grigliato in alluminio. È realizzato in piattina e quadro di alluminio mediante un processo di estrusione a una determinata spaziatura. Presenta le caratteristiche di assenza di punti di saldatura, connessione salda, peso ridotto, elevata resistenza, basso consumo energetico e resistenza alla corrosione.

In base ai diversi requisiti antiscivolo, può essere suddiviso in grigliato in alluminio a superficie liscia e grigliato in alluminio dentellato.

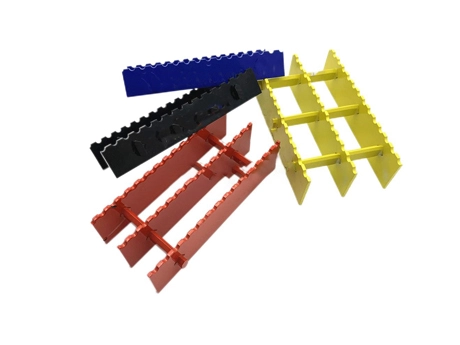

Grigliato rettangolare in alluminio pressato a superficie liscia

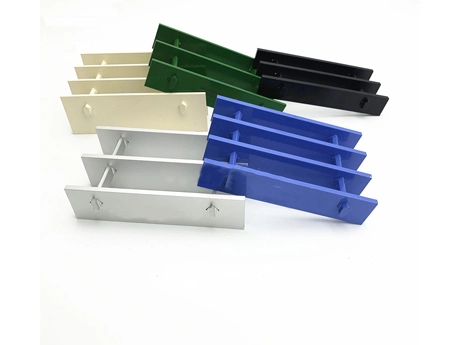

Superficie Seghettata Grigliato in Alluminio Pressato Rettangolare

Denominazione delle griglie in alluminio

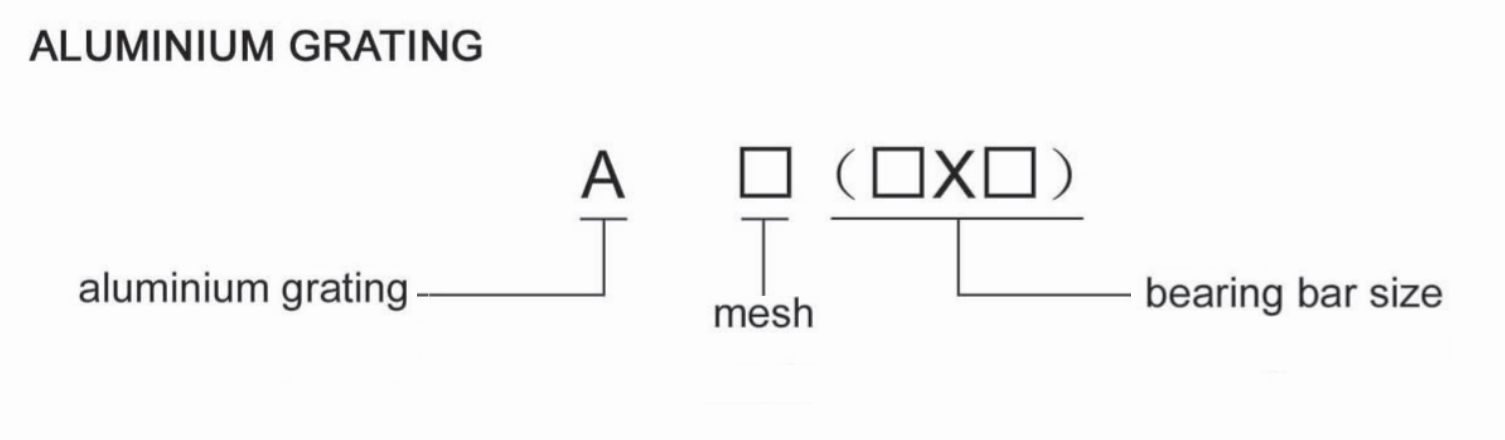

Nomenclatura del grigliato in alluminio

Trattamento superficiale

Finitura metallica
Anodizzazione
Verniciatura a polvere

Ambito di applicazione

Condizioni esterne per recinzioni e parapetti
Decorazione delle pareti esterne
Coperture per sistemi di drenaggio urbano
Pavimentazioni
Piattaforme

Tabella dei carichi e delle deflessioni per grigliato in alluminio pressato rettangolare

Tipo	Spaziatura delle barre portanti (mm)	Spaziatura delle barre trasversali (mm)	Massa kg/m²	Campata massima a 4kpa con deflessione di 5mm(mm)	Dimensione della barra portante (mm)		CAMPATA 200	CAMPATA 350	CAMPATA 500	CAMPATA 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	CAMPATA 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	CAMPATA 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	CAMPATA 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	CAMPATA 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	CAMPATA 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	CAMPATA 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	CAMPATA 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	CAMPATA 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	CAMPATA 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	CAMPATA 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	CAMPATA 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	CAMPATA 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	CAMPATA 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	CAMPATA 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	CAMPATA 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	CAMPATA 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	CAMPATA 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	CAMPATA 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	CAMPATA 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	CAMPATA 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Quando la deflessione è inferiore a 5mm, il transito è più confortevole

U= Carico uniformemente distribuito in Kilopascal (Kpa o KN/m²)

D= Deflessione massima in millimetri (mm)

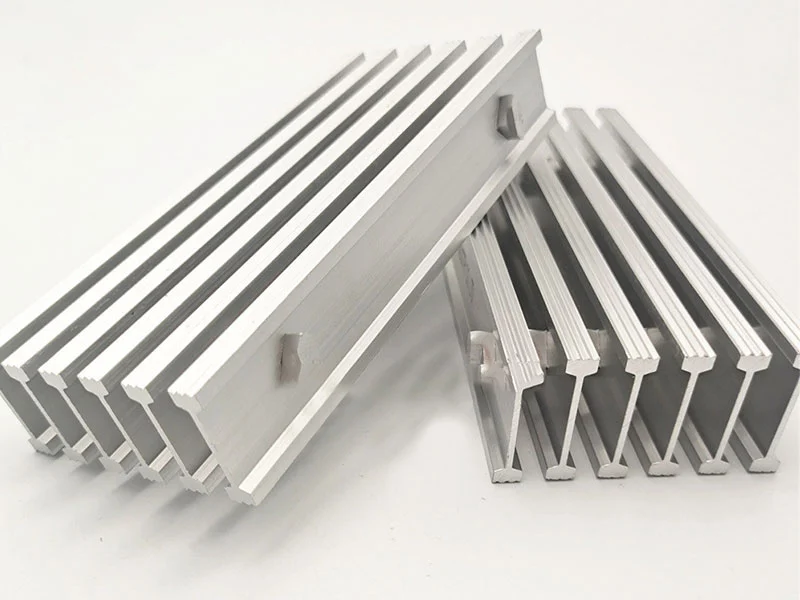

Grigliato in alluminio pressato a barre

Come suggerisce il nome, la sezione trasversale della griglia in alluminio a barra a I ha una forma a "I", e le superfici superiore e inferiore sono trattate con denti a filo, che migliorano le proprietà antiscivolo del prodotto stesso. Allo stesso tempo, ha la stessa capacità di carico della griglia in alluminio standard, ma il materiale è più leggero e più conveniente. Inoltre, il passo ultra-piccolo di 11,1 mm può fornire una protezione speciale per sedie a rotelle e tacchi alti, ed è utilizzato principalmente in paesaggi da giardino, sentieri, strutture pubbliche e altri settori.

Trattamento Superficiale

Finitura Laminata
Anodizzazione
Verniciatura a Polvere

Vantaggi della griglia in alluminio a barra a I

Profilo più leggero, più economico
Maggiore densità e area di contatto, adatta per sedie a rotelle e tacchi alti
Migliore proprietà antiscivolo

Tabella di carichi e deflessioni per griglia in alluminio a barra a I stampata

Tipo	Spaziatura Barre di Carico (mm)	Massa kg/m²	Campata Massima a 4 kPa con deflessione di 5 mm (mm)	Dimensione Barra Portante (mm)		Campata 600	Campata 750	Campata 900	Campata 1050	Campata 1200	Campata 1350	Campata 1500	Campata 1650	Campata 1800	Campata 1950	Campata 2100	Campata 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= Carico uniformemente distribuito in Kilopascal (Kpa o KN/m²)

D=Deflessione massima in millimetri (mm)

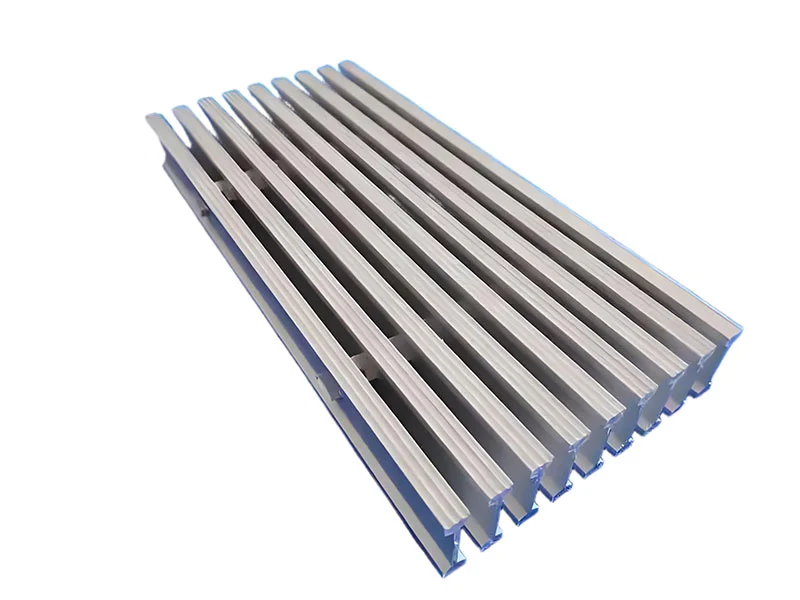

Grigliato in alluminio pressato a barre

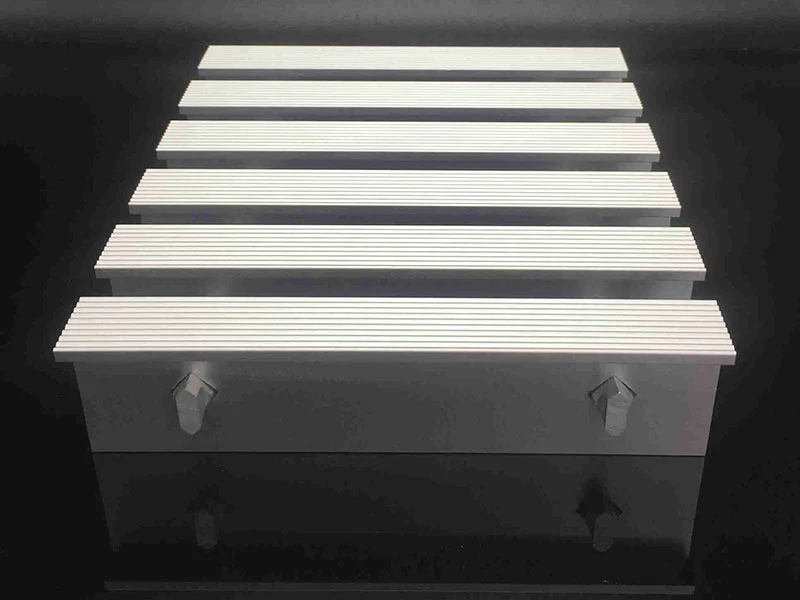

T Bar Swaged Aluminum Grating

La griglia in alluminio a barra a T ha una superficie di supporto maggiore. Questo design aumenta la superficie di contatto del prodotto, migliorando notevolmente il comfort del passo. Il trattamento dentellato sulla superficie rende anche l'antiscivolo più efficace. La fessura minima superficiale può raggiungere i 2 mm. Offriamo diverse spaziature, incluse quelle conformi all'Americans with Disabilities Act.

Trattamento della superficie

Finitura satinata (Mill Finish)
Anodizzazione
Verniciatura a polvere

Forma della superficie

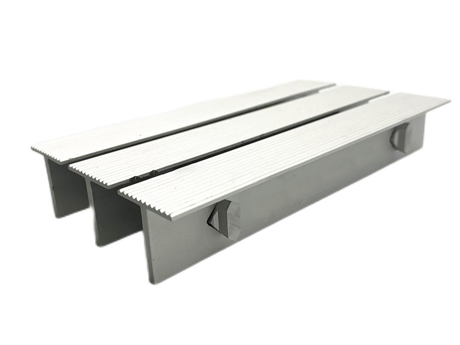

Finitura zigrinata

Finitura zigrinata

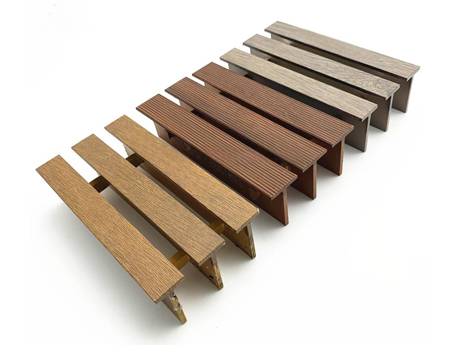

Effetto legno

Effetto legno

Ambito di applicazione

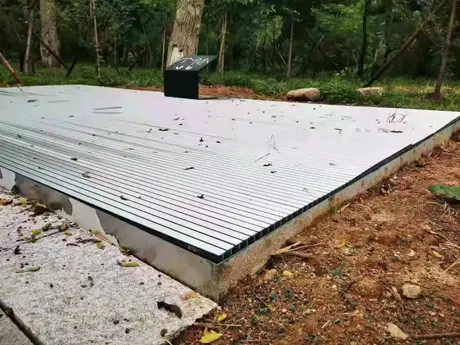

Coperchio di drenaggio

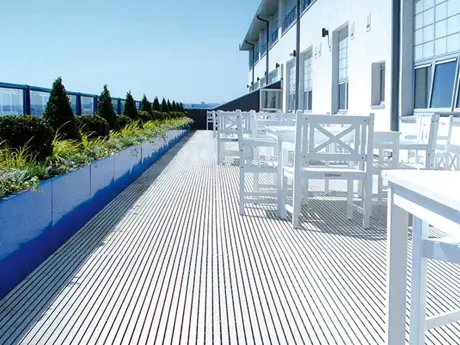

Piattaforma

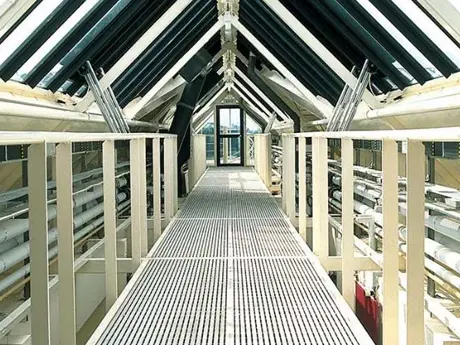

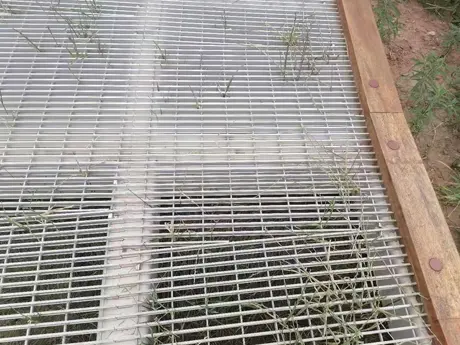

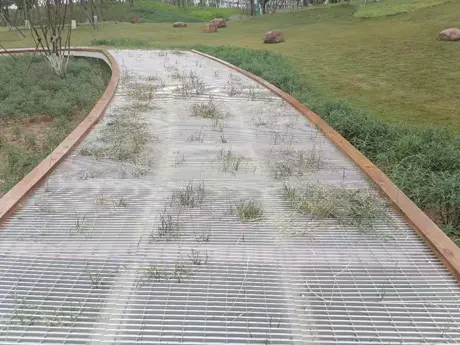

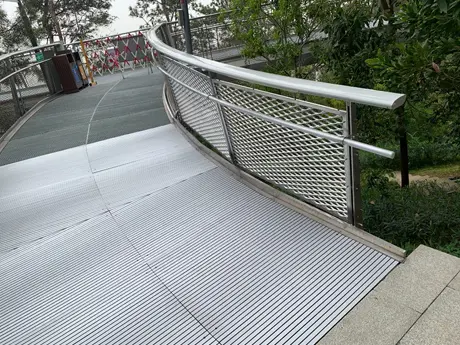

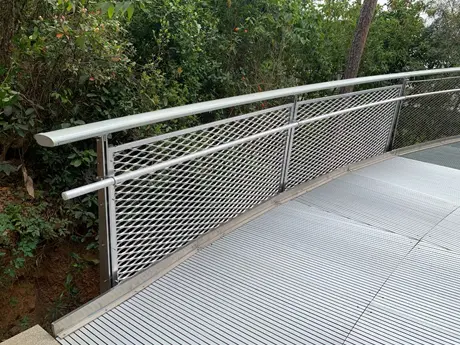

Percorso pedonale

Tabella di carichi e frecce per griglia in alluminio pressata a barra a T

Tipo	Spaziatura barra di supporto (mm)	Peso kg/m²	Massima luce a 4kPa freccia 5mm (mm)	Dimensione barra di supporto (mm)		Luce 600	Luce 750	Luce 900	Luce 1050	Luce 1200	Luce 1350	Luce 1500	Luce 1650	Luce 1800	Luce 1950	Luce 2100	Luce 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= Carico uniformemente distribuito in Kilopascal (Kpa o KN/m²)

D= Flessione massima in millimetri (mm)

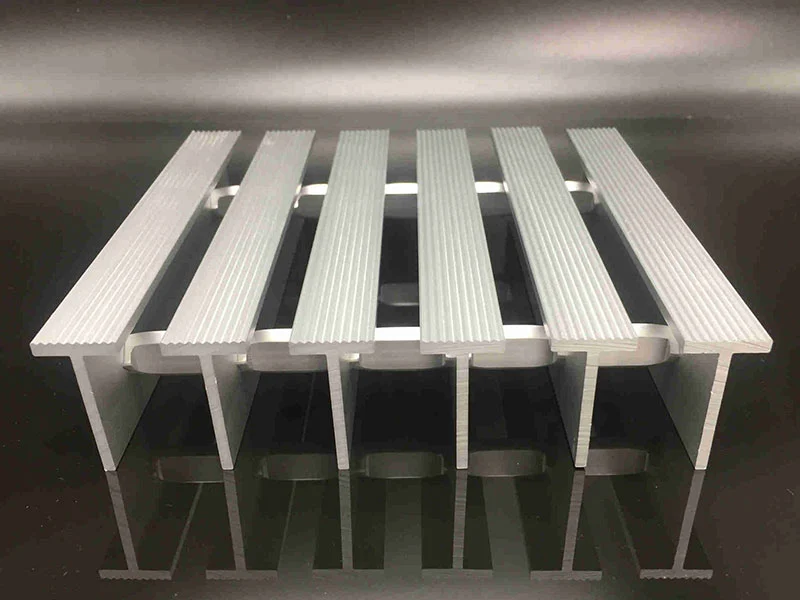

T Bar in alluminio pressato per grigliato

T Bar Swaged Aluminum Grating

Grataia in alluminio a superficie liscia

La griglia in alluminio a barre superiori a filo presenta linee pulite e nette. I traversi a forma di diamante sono a filo con le barre portanti e vengono anche bloccati permanentemente tramite un processo di ricalcatura idraulica a pressione.

Trattamento superficiale

Finitura grezza
Anodizzazione
Verniciatura a polvere

Ambito di applicazione

Copertura per scarichi
Piattaforma
Passerella
Rastrelliera
Recinzione

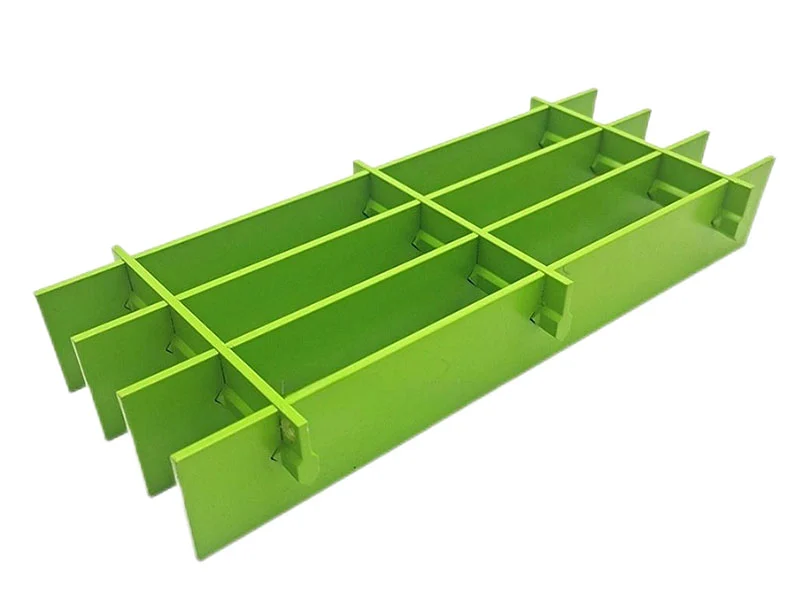

Grigliato in alluminio a filo superiore

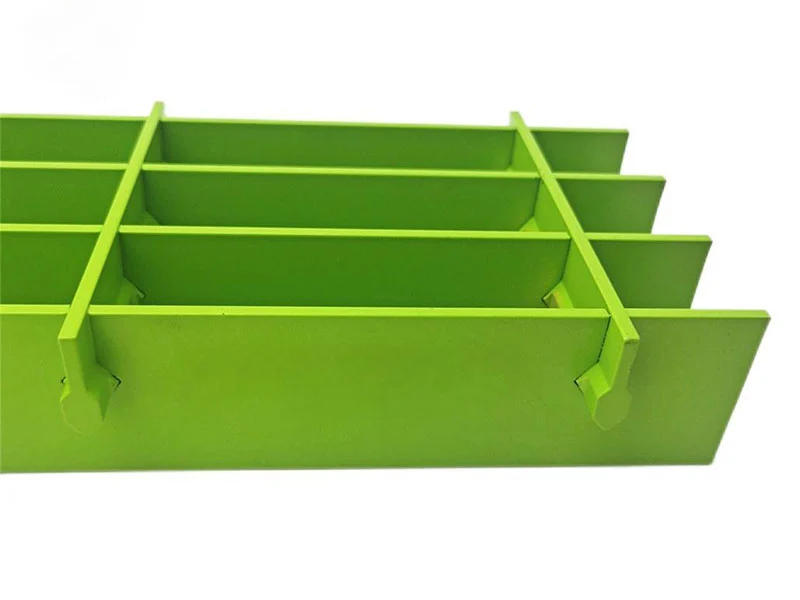

Grataia in alluminio a battente

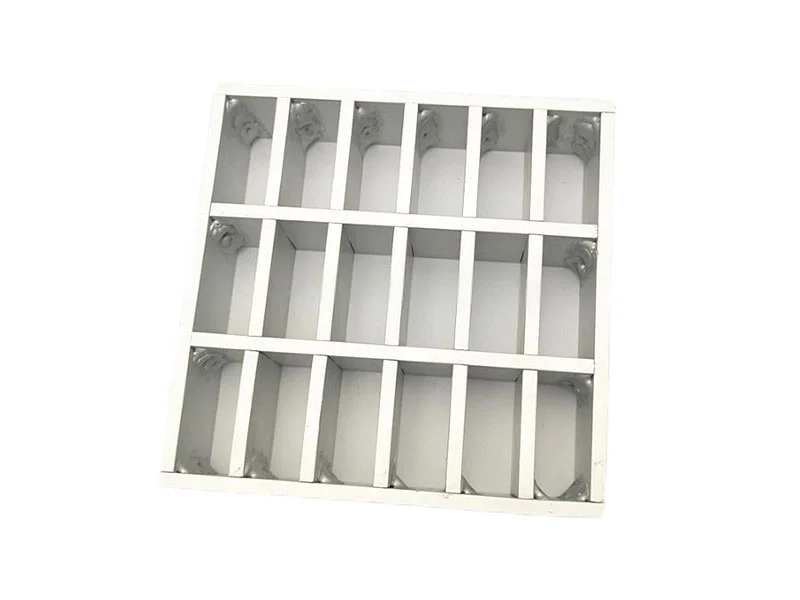

Grigliato in alluminio pressato

La griglia in alluminio tipo plug-in/press-lock è a filo con la traversa, aumentando la superficie di contatto. L'alluminio piatto e la traversa sono precisamente scanalati e pressati idraulicamente insieme per formare un blocco saldo, con una capacità di carico superiore rispetto alle griglie in alluminio convenzionali. La griglia è disponibile in una varietà di spaziature per offrire aperture da 1/4" o 1/2" in conformità con l'Americans with Disabilities Act (luglio 1991). La griglia in alluminio plug-in/press-lock è un'altra eccellente scelta per prodotti di decorazione architettonica grazie al suo aspetto gradevole e alla connessione sicura. Sono disponibili superfici antiscivolo e seghettate.

Trattamento superficiale

Finitura grezza
Anodizzazione
Verniciatura a polvere

Ambito di applicazione

Copertura per scarichi
Pedane
Passerelle
Scaffalature
Recinzioni

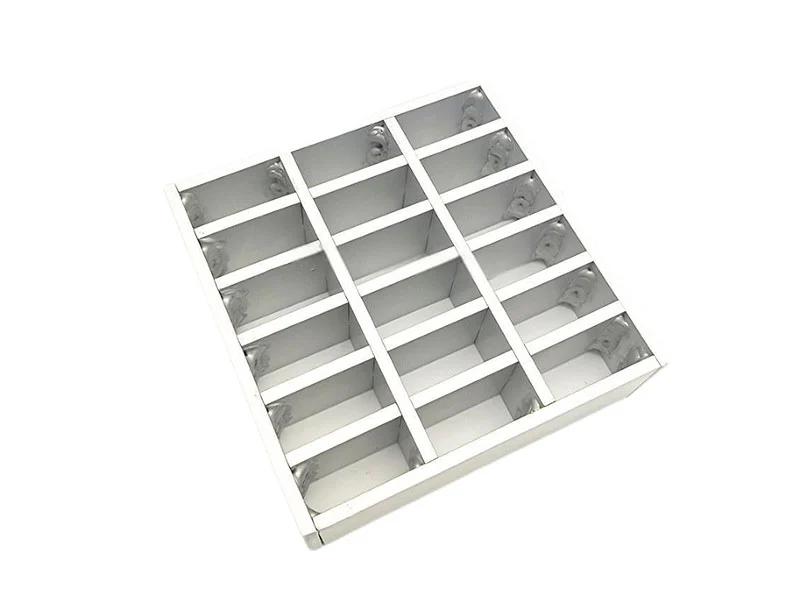

Grigliato in alluminio pressato

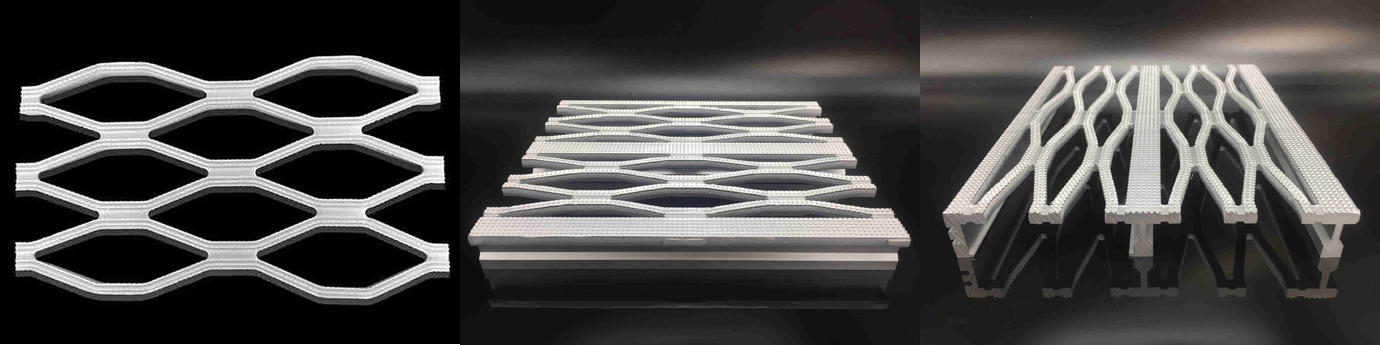

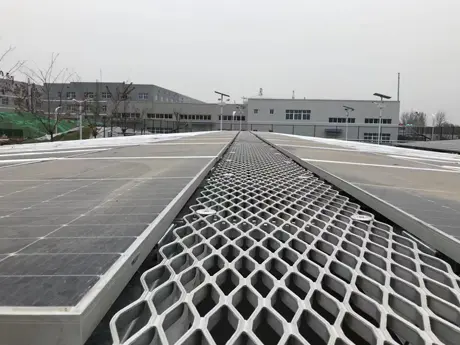

Passerella in alluminio

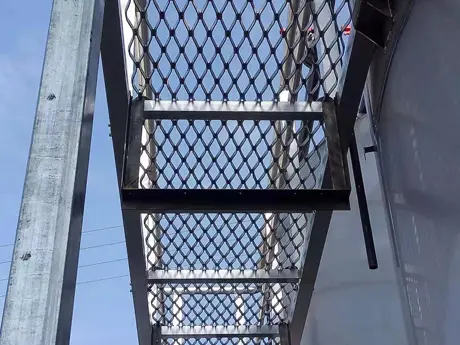

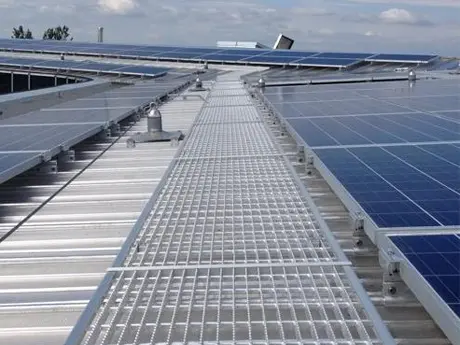

I prodotti per passerelle in alluminio sono ampiamente utilizzati in strutture industriali e commerciali e soddisfano gli standard di sicurezza OSHA e i codici edilizi. Le passerelle in alluminio possono essere sospese ai soffitti, installate a terra o adiacenti agli edifici, oppure installate sulle pareti esterne degli edifici.

Passerella in alluminio

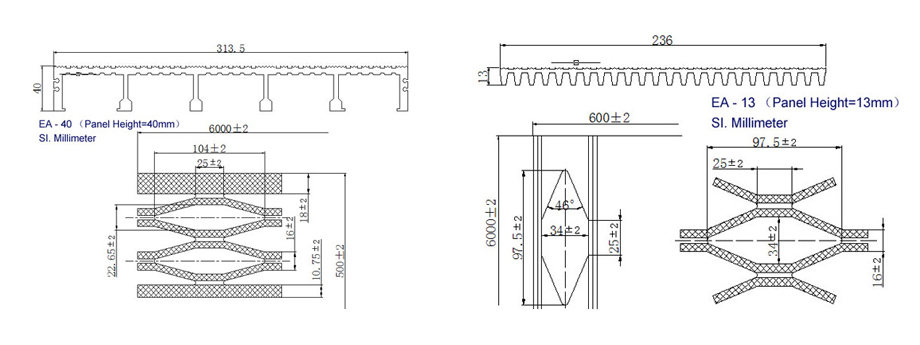

Disegni tipici delle passerelle in alluminio

Tabella dei carichi e delle deflessioni delle passerelle in alluminio

Tipo	Disposizione		Campata 500	Campata 600	Campata 700	Campata 800	Campata 900	Campata 1000
EWG13	PANNELLO SINGOLO	U	4.70	2.70	1.50	0.80	0.60
EWG13	PANNELLO SINGOLO	D	2.50	3.00	3.50	4.00	4.50
EWG22	PANNELLO SINGOLO	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	PANNELLO SINGOLO	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	DOPPIO PANNELLO	U	6.60	3.80	2.10	1.10	0.80
EWG13	DOPPIO PANNELLO	D	2.50	3.00	3.50	4.00	4.50
EWG22	DOPPIO PANNELLO	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	DOPPIO PANNELLO	D	2.50	3.00	3.50	4.00	4.50	4.90

Tipo	Disposizione		Campata 750	Campata 900	Campata 1050	Campata 1200	Campata 1350	Campata 1500	Campata 1650	Campata 1800	Campata 1950	Campata 2100	Campata 2250	Campata 2400
EWG30	PANNELLO SINGOLO	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	PANNELLO SINGOLO	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
