Tolleranza per grigliato in barre d'acciaio

ANSI/NAAMM (MBG531) e YB/T4001.1-2019 sono gli standard di produzione per grigliati in acciaio più ampiamente utilizzati. Di seguito sono riportate le tolleranze di produzione dei grigliati in acciaio.

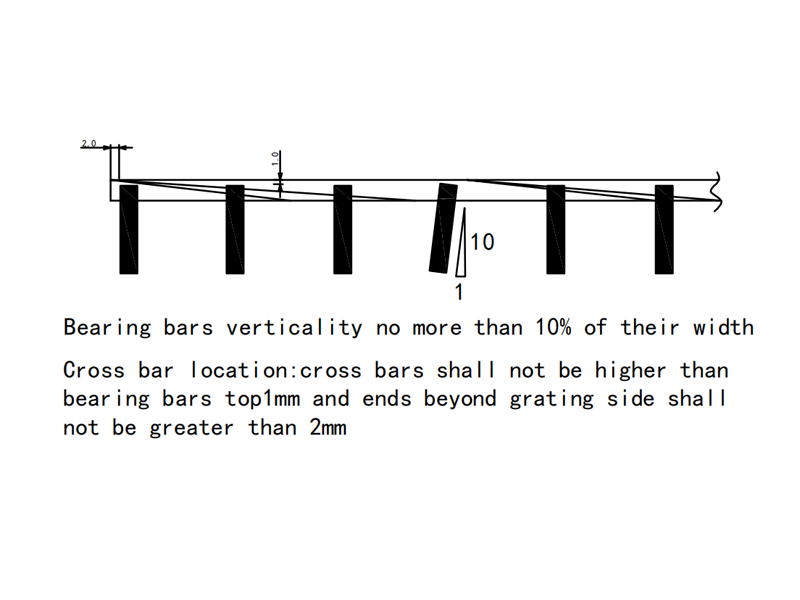

Tolleranza di verticalità delle barre portanti

Non più del 10% della larghezza del pannello del grigliato.

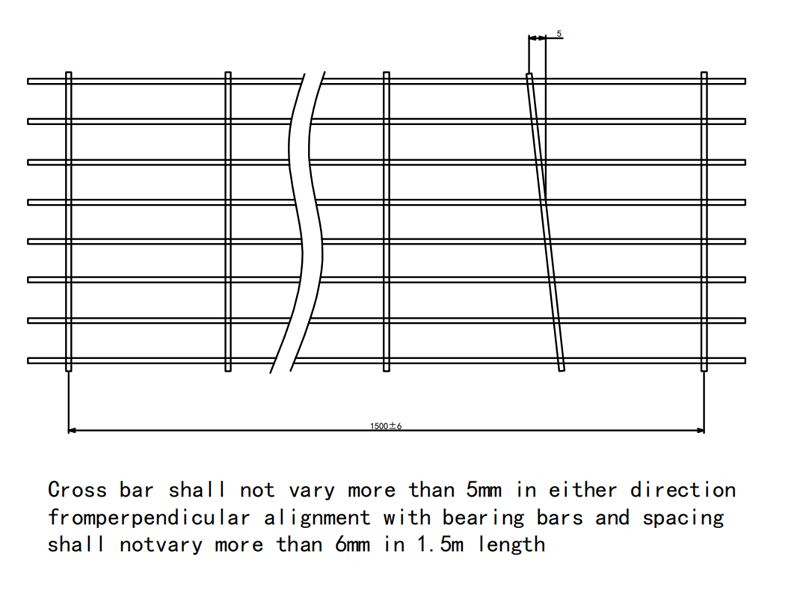

Tolleranza di allineamento perpendicolare delle barre trasversali

Le barre trasversali non devono variare di più di 5 mm in entrambe le direzioni dall'allineamento perpendicolare con le barre portanti, e la spaziatura non deve variare di più di 6 mm su una lunghezza di 1,5 m.

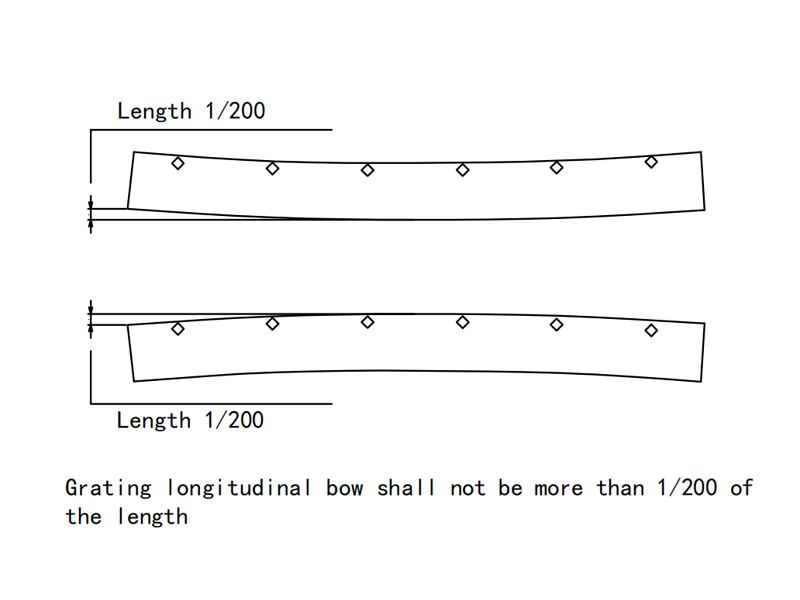

Tolleranza di incurvatura longitudinale del grigliato

L'incurvatura longitudinale del grigliato non deve essere superiore a 1/200 della lunghezza.

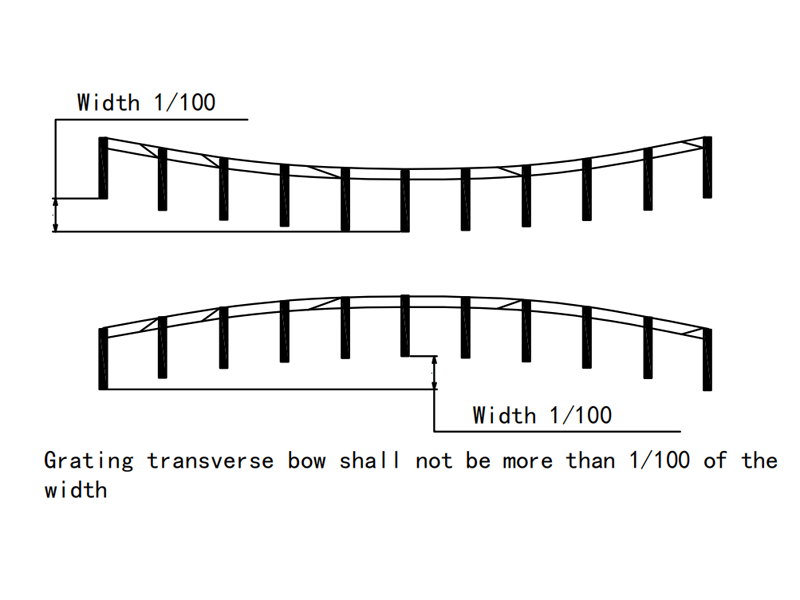

Tolleranza di incurvatura trasversale del grigliato

L'incurvatura trasversale del grigliato non deve essere superiore a 1/100 della larghezza.

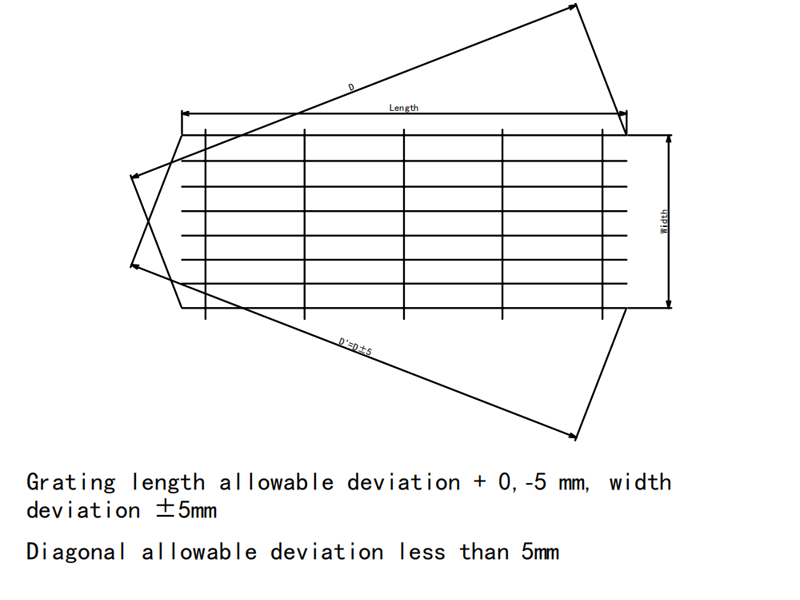

Deviazione ammissibile e tolleranza per lunghezza, larghezza e diagonale del grigliato

Deviazione ammissibile della lunghezza del grigliato +0, -5 mm, deviazione della larghezza ±5 mm, deviazione ammissibile della diagonale inferiore a 5 mm.
