La griglia in acciaio per passerelle dello stadio

Il grigliato in acciaio per passerelle dello stadio è un prodotto strutturale in acciaio utilizzato per gli impianti tecnici e le passerelle degli stadi. Di seguito verranno illustrate le sue caratteristiche, gli scenari applicativi, i punti di installazione e altro.

Caratteristiche

Elevata resistenza e grande capacità portante: è realizzato in acciaio piatto portante e barre trasversali saldate a una determinata distanza e secondo una disposizione di latitudine e longitudine. Ha una struttura solida, elevate resistenza e capacità portante, può sostenere il peso del personale e delle apparecchiature correlate, e garantire stabilità e affidabilità sotto carichi statici o dinamici.

Buone proprietà antiscivolo: la superficie è solitamente trattata con apposite finiture antiscivolo, come l'uso di acciaio piatto dentato o trattamenti superficiali speciali per aumentare l'attrito, riducendo efficacemente il rischio di scivolamento delle persone durante la camminata e garantendo la sicurezza d'uso.

Buone prestazioni di ventilazione e illuminazione: la struttura a griglia unica consente una libera circolazione dell'aria, migliora le condizioni di ventilazione della zona tribuna dello stadio e consente alla luce di passare, migliorando l'effetto di illuminazione e riducendo la dipendenza dall'illuminazione artificiale durante il giorno.

Elevata resistenza alla corrosione: è generalmente realizzato in acciaio al carbonio e sottoposto a trattamenti anticorrosione come la zincatura a caldo. Può essere utilizzato a lungo in ambienti affollati e soggetti ad alto utilizzo come uno stadio senza arrugginire o corrodersi, prolungando la vita utile e riducendo la frequenza di sostituzione e manutenzione.

Estetico e facile da pulire: le linee semplici e il motivo a griglia unico si integrano con lo stile architettonico dei moderni impianti sportivi, migliorano l'estetica dell'edificio e non accumulano sporco, pioggia, neve o acqua. Ha una forte capacità autopulente ed è facile da mantenere.

Struttura leggera e facile da sollevare: il peso contenuto rende semplice il trasporto e il sollevamento, risparmiando tempo e costi di manodopera durante l'installazione e migliorando l'efficienza dei lavori.

Scenari applicativi

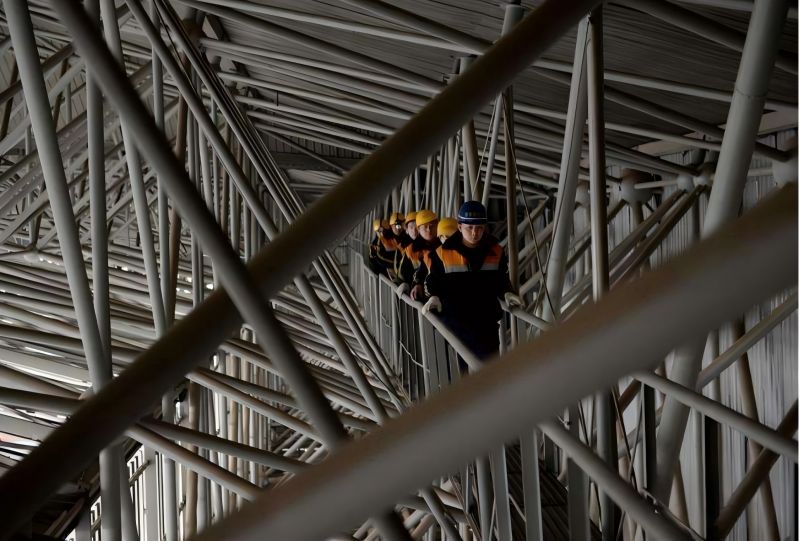

Passerella di manutenzione: la passerella di manutenzione situata sopra o davanti al palco dello stadio viene utilizzata dal personale per installare e manutenere impianti ausiliari come illuminazione, audio e macchinari scenici.Grigliato in acciaioÈ ampiamente utilizzato per le passerelle di manutenzione grazie ai suoi numerosi vantaggi.

Applicazione per soffitti: può essere utilizzato per il controsoffitto delle tribune dello stadio, sostenendo carichi specifici e soddisfacendo i requisiti di ventilazione, illuminazione ed estetica.

Scale e passaggi: viene posato su scale, passaggi e altre aree delle tribune dello stadio per garantire une superficie di transito sicura e affidabile per spettatori e personale.

Punti di installazione

Preparazione: prima di acquistare il grigliato in acciaio, è necessario comunicare con il produttore, suddividere i disegni e preforare colonne, travi e altre parti che richiedono aperture. Allo stesso tempo, il personale di controllo qualità del cantiere deve verificare attentamente il tipo, il materiale, la speculazione, il rivestimento e l'aspetto del grigliato in acciaio fornito, confrontandoli con i disegni di progetto e i certificati di qualità.

Trattamento della fondazione: dopo l'accettazione strutturale, prima del sollevamento delle piastre, è necessario rimuovere accuratamente olio, vernice e detriti dalle travi in acciaio, assicurando che la superficie sia pulita e piana.

Condizioni di posa: l'installazione del grigliato in acciaio deve essere effettuata dopo il completamento delle travi in acciaio corrispondenti e l'applicazione della vernice di base intermedia e del rivestimento ignifugo; si potrà procedere solo dopo il serraggio finale dei bulloni ad alta resistenza, l'esito positivo della saldatura delle travi secondarie, la rimozione delle piastre di attacco per l'arco elettrico e il completamento della verniciatura intermedia e del rivestimento antincendio nei nodi e delle installazioni temporanee.

Posizionamento e tracciamento: in base al diagramma di posa del grigliato in acciaio, si misurano e tracciano le linee di posizione sul piano della flangia superiore delle travi in acciaio tramite linee di inchiostro al fine di garantire la precisione del posizionamento del grigliato.

Sollevamento e collocazione: durante il sollevamento del grigliato di acciaio, per prevenire deformazioni, è necessario utilizzare corde morbide oppure aggiungere protezioni di gomma agli spigoli tra funi e grigliato, oppure usare distanziatori sotto il grigliato, legandolo saldamente. Dopo averlo sollevato nella posizione designata, le piastre dovranno essere allineate e compattate rigorosamente secondo lo schema di montaggio e le specifiche, quindi fissate in modo simmetrico.

Metodo di fissaggio: la connessione è solitamente eseguita tramite saldatura, con un punto di saldatura ogni 500 mm sul lato, saldatura ad angolo di 4 mm con cordone di 20 mm di lunghezza e un gioco di installazione tra i grigliati di 5–10 mm, regolabile in base alle condizioni del cantiere. Dopo la saldatura, è necessario eliminare scorie e schizzi e applicare manualmente due mani di vernice ricca di zinco.

Manutenzione

Ispezione regolare: controllare periodicamente il grigliato per verificare eventuali deformazioni, allentamenti, crepe nelle saldature, ecc.; in caso di anomalie, intervenire tempestivamente con riparazioni o sostituzioni.

Pulizia della superficie: pulire periodicamente polvere e detriti dalla superficie per mantenere igiene e aspetto, assicurandone l'efficienza autopulente e il valore estetico.

Trattamento anticorrosione: per i grigliati zincati a caldo, se si rilevano danni alla zincatura, provvedere subito alla riparazione. È possibile applicare trattamenti anticorrosivi come la verniciatura con vernice ricca di zinco per prolungare la durata del grigliato.

Caso tipico 1

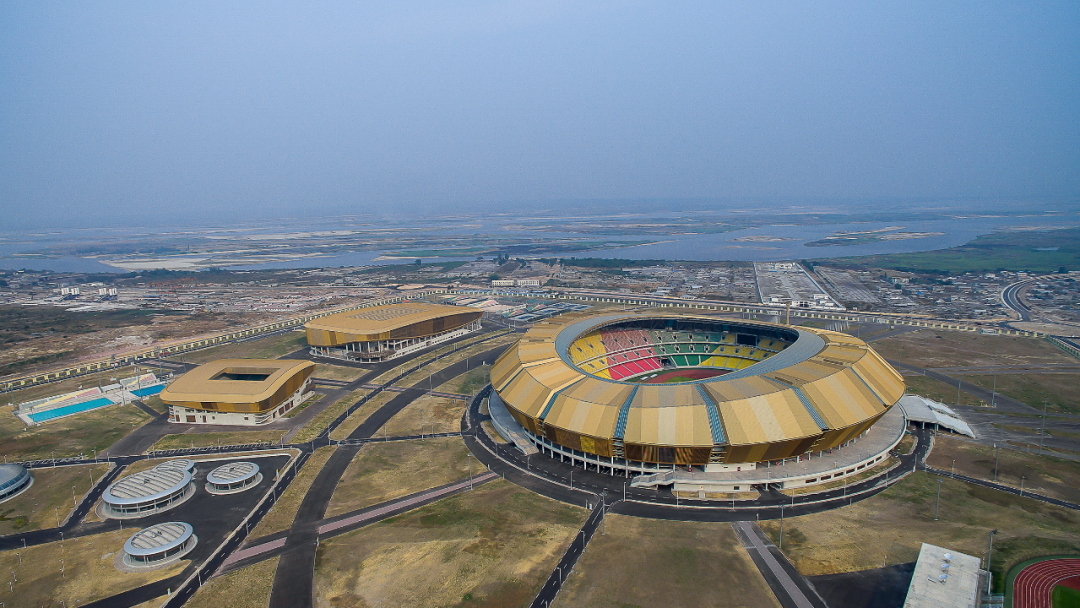

Progetto di costruzione dello stadio di Brazzaville

Ubicazione: Repubblica del Congo

Area del progetto: Passerella di stadio e piscina

Specifica del grigliato in acciaio: G205/30/100, barre portanti 20x5 mm, passo 30x100 mm

Quantità di progetto: 65 tonnellate

Lo stadio di Brazzaville in Congo comprende uno stadio da 60.000 posti e un campo di riscaldamento, un centro acquatico da 2.000 posti, un palazzetto coperto da 10.000 posti, sistemi stradali e verde attrezzato, parcheggi e opere di rete urbana circostanti. Il valore complessivo contrattuale è di 558 milioni di dollari. Questo progetto è la sede principale dell'11a edizione dei Giochi Panafricani del 2015 ed è diventato un edificio di riferimento nazionale per il Congo (Brazzaville). Nell'ottobre 2016 il progetto ha vinto il Premio Luban per progetti nazionali di qualità della costruzione assegnato dalla China Construction Industry Association.

Caso tipico 2

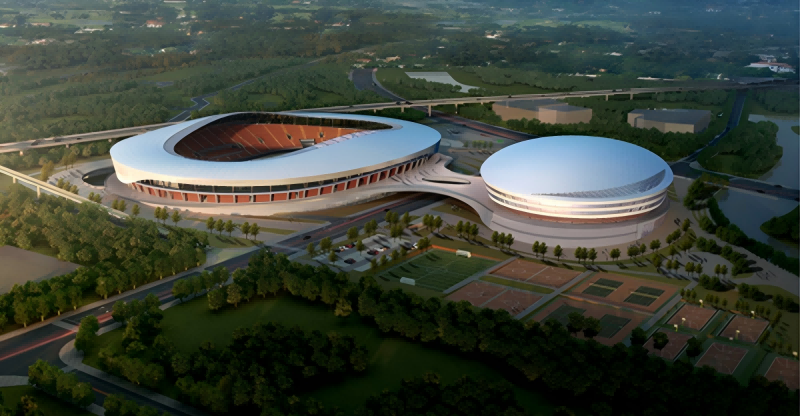

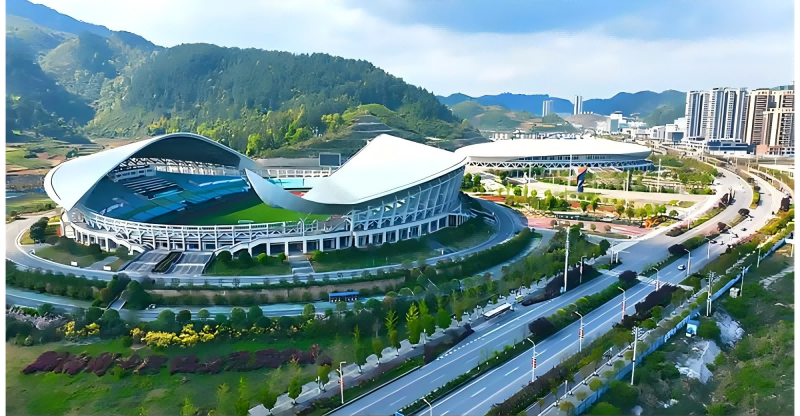

Centro sportivo polivalente di Duyun (Centro Olimpico)

Duyun, provincia di Guizhou, Cina

Investimento: 400 milioni di yuan

Scala edilizia: superficie complessiva di 64.249,34 m²; il progetto è suddiviso in due sottointerventi: stadio e palazzetto. Il corpo principale del palazzetto adotta una struttura intelaiata in calcestruzzo armato completamente gettato in opera, mentre la copertura utilizza una struttura a griglia a piramide quadrata

; lo stadio ha una planimetria ellittica ed è composto da un campo da gioco e spalti per complessivi circa 25.000 posti.

Scopo della costruzione: palazzetto e stadio

Specifica del grigliato in acciaio:

barre portanti 20x5, passo 22 x 100 mm.
