Standard di saldatura della barra di fissaggio per grigliato in acciaio

Alla fine del piatto d'acciaio portante, si utilizza generalmente un piatto d'acciaio della stessa specifica per la bordatura. Si può anche usare acciaio o direttamente uno zoccolo, ma l'area della sezione trasversale della piastra di bordatura non deve essere inferiore a quella del piatto portante.

Secondo i requisiti dell'acquirente, può essere consegnato senza bordatura.

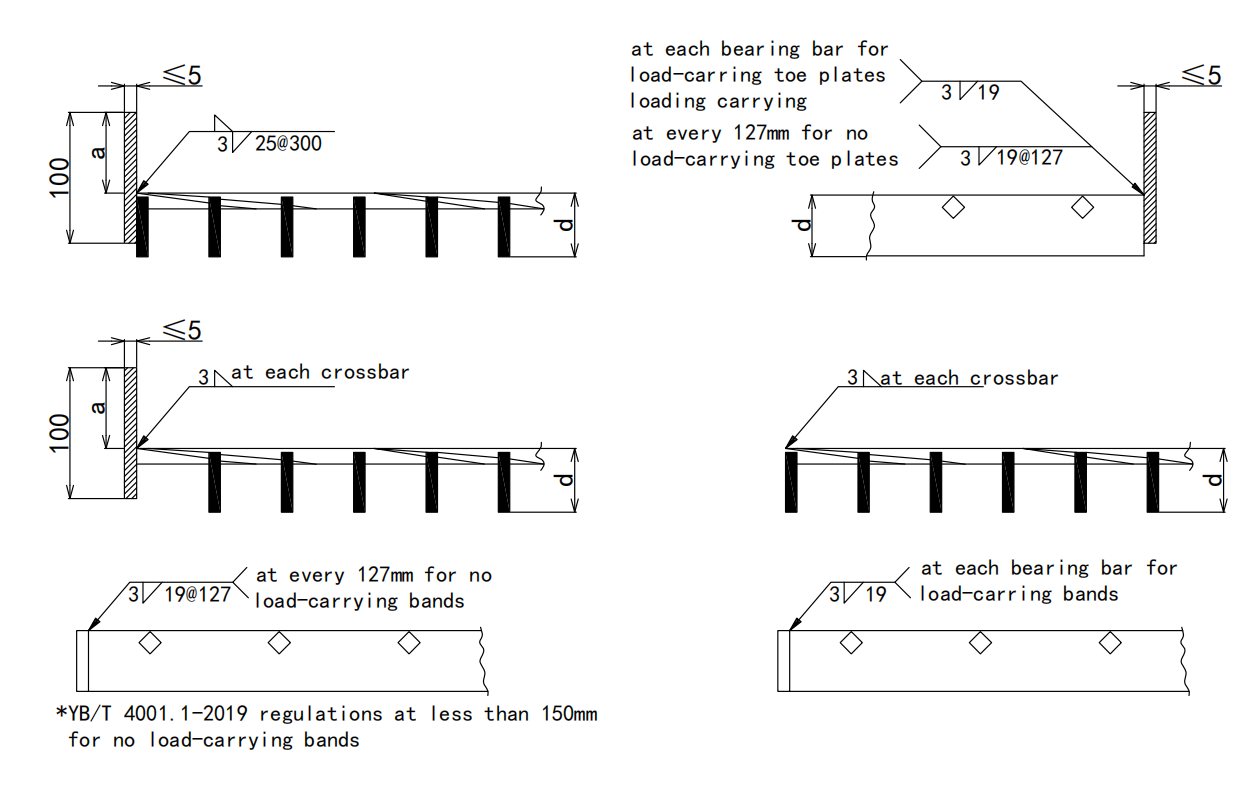

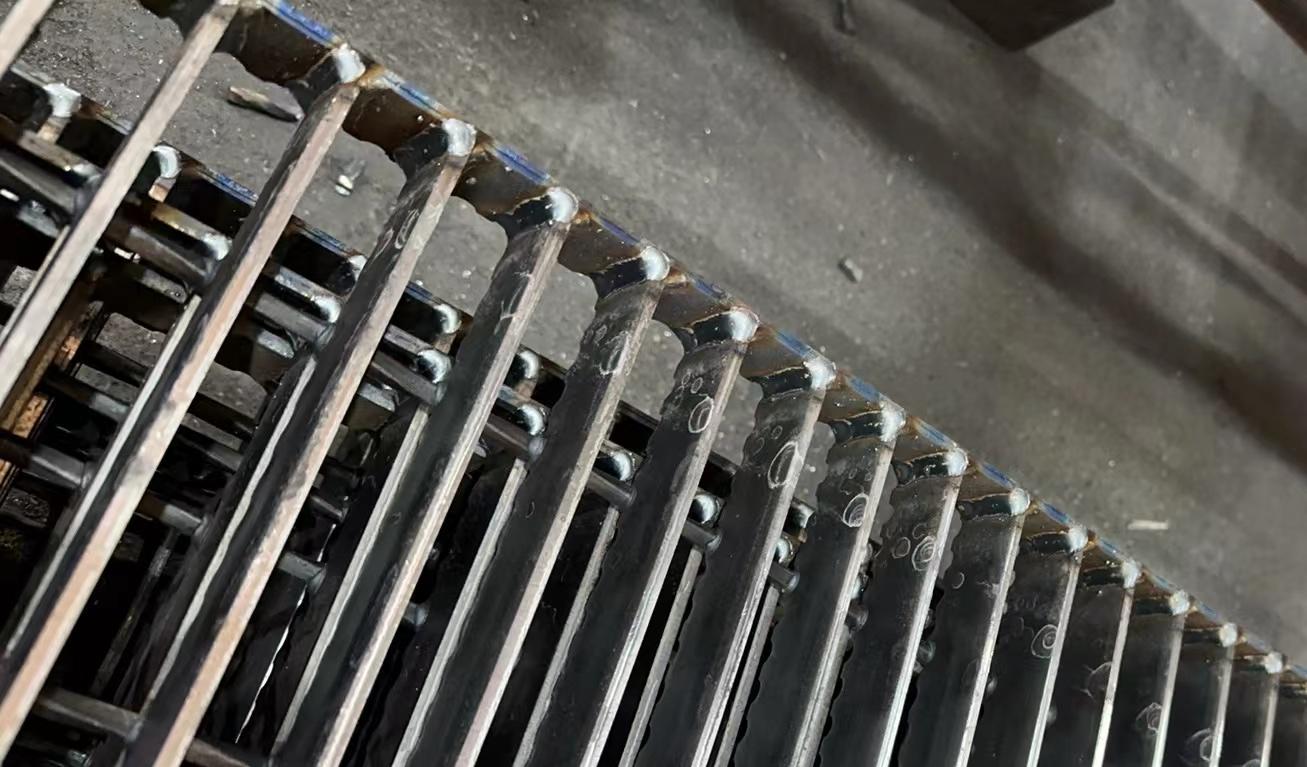

La bordatura viene eseguita con saldatura d'angolo su un lato, con un'altezza di saldatura non inferiore allo spessore del piatto portante, e la lunghezza della saldatura non deve essere inferiore a 4 volte lo spessore del piatto portante.

Quando la piastra di bordatura non sopporta carichi, è consentito saldare in un punto ogni 4 piatti portanti, ma la distanza non deve superare i 150 mm.

Quando la piastra di bordatura sopporta carichi, non è consentita la saldatura intermittente.

La piastra di bordatura nella stessa direzione del piatto portante deve essere saldata con ogni traversa.

I ritagli e le aperture nella griglia in acciaio che superano i 180 mm devono essere bordati.

La piastra laterale terminale del gradino delle scale deve essere completamente saldata su almeno un lato.

Se è presente una piastra di protezione sul bordo del gradino, questa deve attraversare l'intero gradino.
