Quante rotaie sono collegate a una colonna? La struttura del corrimano a giunto sferico

Nella progettazione di protezione delle piattaforme industriali, le "ringhiere a sfera" sono diventate una delle configurazioni standard. Oggi sveleremo il design del montante sferico.

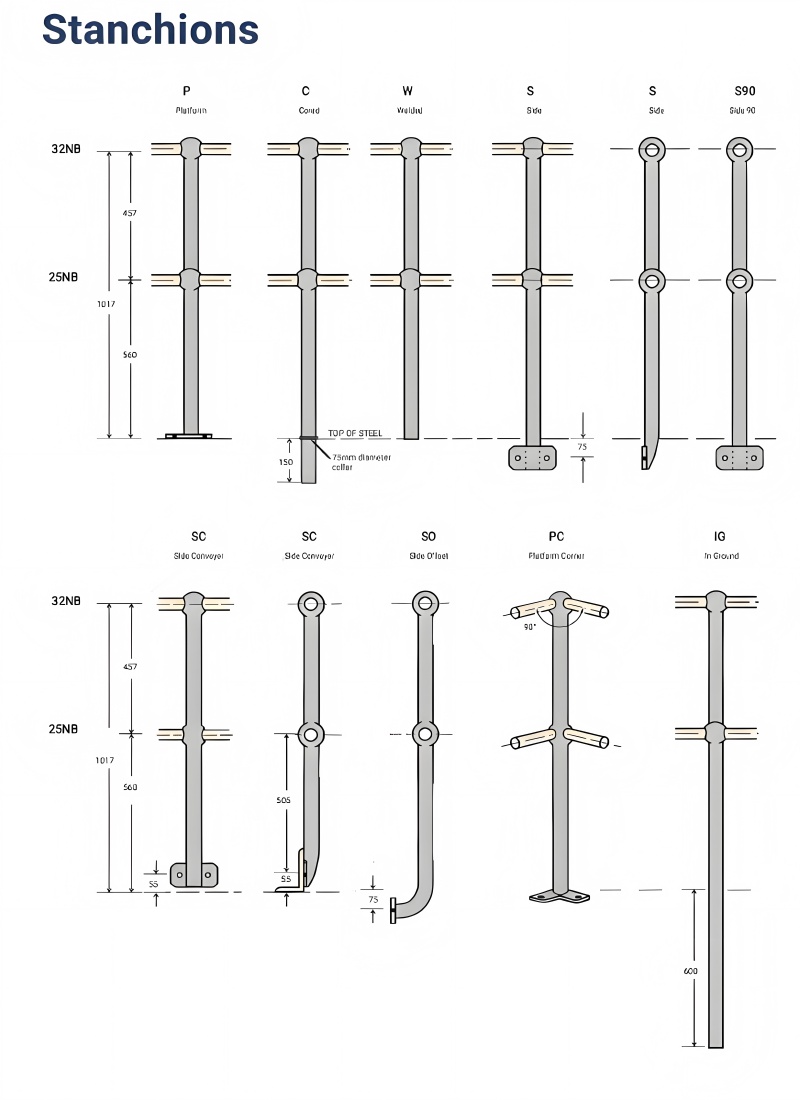

Quante traverse sono collegate a un montante?

La struttura standard della ringhiera sferica di solito consiste in un montante + due o tre traverse:

Due traverse (struttura a doppia traversa):

Viene utilizzata in aree della piattaforma con altezza non superiore a 1050 mm. È la configurazione più comune negli stabilimenti industriali, che garantisce una protezione di base senza ostruire la linea visiva.

Tre traverse (struttura a tre livelli):

Viene utilizzata principalmente in piattaforme di lavoro aeree, passaggi pubblici, aree di bordo pericolose, ecc., e richiede standard di protezione più elevati. Le barre trasversali sono posizionate in alto, al centro e in basso per prevenire efficacemente passaggi accidentali o caduta di oggetti.

Come sono collegate le traverse ai montanti in modo "stretto"?

Questo riflette un grande vantaggio del sistema di ringhiere a sfera:

• La perforazione della traversa è precisamente fusa attraverso la flangia del giunto sferico e formata in un unico pezzo;

• Dopo l'inserimento della traversa, viene fissata con bulloni, senza saldature e con installazione modulare;

• Anche se successivamente si deve sostituire o spostare, è estremamente comodo senza necessità di smontaggi su larga scala.

Quanto è ampio lo scenario di applicazione?

• Piattaforma di ispezione di centrali elettriche

• Area del corridoio delle condutture petrolchimiche

• Passerella di manutenzione fotovoltaica

• Canale di trattamento delle acque reflue

• Guardrail sopraelevato di ponti

• Recinzione di attrezzature municipali

Che sia indoor o outdoor, la sicurezza + l'estetica + la manutenibilità delle ringhiere a sfera le rendono il "partner d'oro" tra tutti i tipi di parapetto per piattaforme.

Consiglio professionale:

Quando si sceglie una struttura di ringhiera a sfera, oltre a considerare la distanza tra i montanti (generalmente 1000 mm o 1500 mm), è anche necessario determinare il numero di traverse in base allo scopo della piattaforma, al flusso di personale e all'altezza di caduta, per garantire che il livello di sicurezza rispetti gli standard.
