Pannello grezzo in grigliato d'acciaio

Name: Pannello grezzo in grigliato d'acciaio
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

I pannelli grezzi di grigliato in acciaio sono le versioni piane e non lavorate del grigliato in acciaio, spesso utilizzati come materiale di base per creare prodotti finiti come passerelle, pedate per scale, coperture per canali e varie altre applicazioni industriali.

Questi pannelli sono generalmente realizzati in acciaio al carbonio, acciaio inossidabile o acciaio zincato e sono disponibili in varie dimensioni, spessori e capacità di carico.

Request A Quote

Una piastra grigliata in acciaio grezzo è generalmente composta da due componenti principali:

Barre portanti: Queste sono le barre principali di supporto che corrono parallelamente alla lunghezza del pannello. Forniscono resistenza e capacità di carico.

Barre trasversali (o traverse): Queste barre corrono perpendicolarmente alle barre portanti e aiutano a mantenerle in posizione, creando la struttura a griglia. Aggiungono inoltre stabilità al pannello.

Il pannello di grigliato in acciaio grezzo viene spesso tagliato in dimensioni standard o su misura in base alle esigenze dell'utente finale. Successivamente, può essere sottoposto a ulteriori processi come la zincatura (rivestimento con zinco) o la verniciatura per la resistenza alla corrosione, oppure può essere saldato o lavorato per soddisfare specifiche esigenze di progettazione.

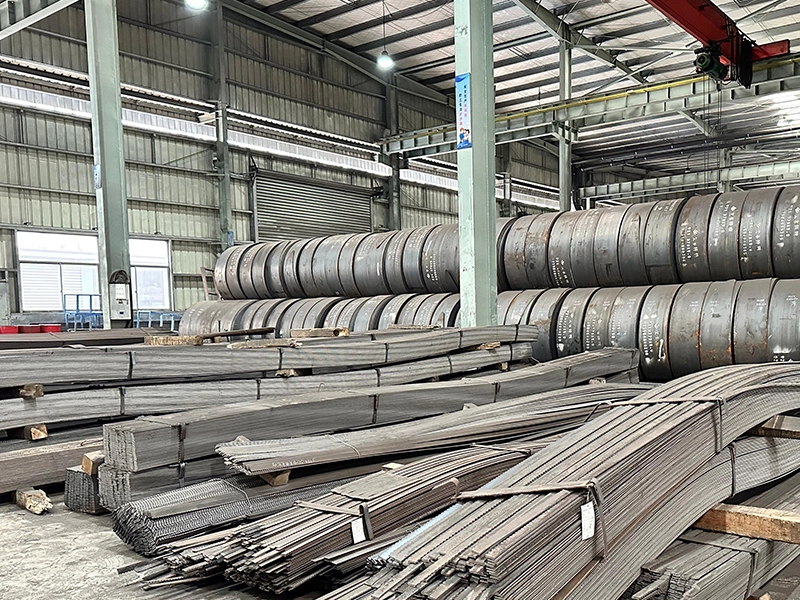

Barre trasversali (o aste trasversali)

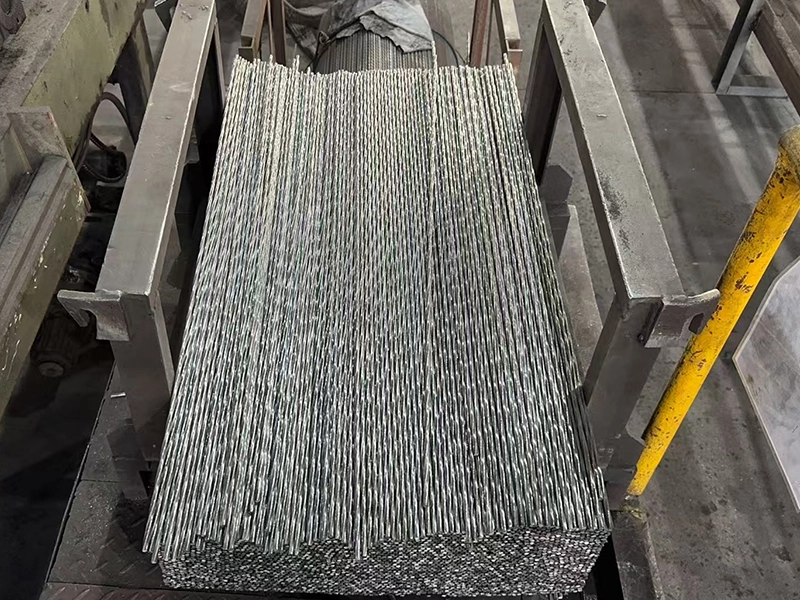

Barre portanti

Tabella delle Specifiche Comuni dei Pannelli in Griglia di Acciaio Grezzo

Portante (mm)	Trasversale (mm)			Distanza tra portanti (mm)			Distanza tra trasversali (mm)			Larghezza (mm)	Lunghezza (mm)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	altre
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	altre
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	altre
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	altre
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	altre
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	altre
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	altre
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	altre
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	altre
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	altre
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	altre
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	altre
* La tabella riporta le specifiche standard. Per altri modelli, provvederemo alla personalizzazione su richiesta del cliente.

Qualità dell'acciaio grezzo e standard di zincatura a caldo

MATERIALE IN GRIGLIATO D'ACCIAIO

Standard	Standard di Produzione	Standard Materiale d'Acciaio
Standard	Standard di Produzione	Barra Portante	Barra Trasversale	Acciaio Inossidabile
Cina	YB/T 4001.1-2019	GB/T 700 Q235 Q235B	GB/T 700 Q235	ASTM A240 GR304(L) o GR316(L)
USA	ANSI/NAAMM(MBG531-00)	ASTM A1011 CS Tipo B o ASTM A36	ASTM A510	ASTM A240 GR304(L) o GR316(L)
Regno Unito	BS4592	BS EN 10025	BS EN 10025	BS EN 10258
Germania	DIN24537-1	DIN EN 10025	DIN EN 10025	DIN EN 10088
Australia	AS1657	BS EN 10025	BS EN 10025	BS EN 10258

GALVANIZZAZIONE A CALDO

Standard di Galvanizzazione	Cina	USA
Standard di Galvanizzazione	GB/T 13912	ASTM A123/A 123M
Spessore del Materiale	3≤t≤6	1.6≤t≤3.2	3.2≤t≤4.8	4.8≤t≤6.4
Spessore Medio Minimo (μm)	70	65	75	75
Conversione	mils=μmx0.03937 oz/ft²=μmx0.02316 g/m²=μmx7.067
*Lo spessore dello strato galvanizzato può essere personalizzato in base alle esigenze del cliente
