Standard di Prova della Capacità Portante per Grigliati in Acciaio nelle Passerelle di Manutenzione degli Impianti Fotovoltaici

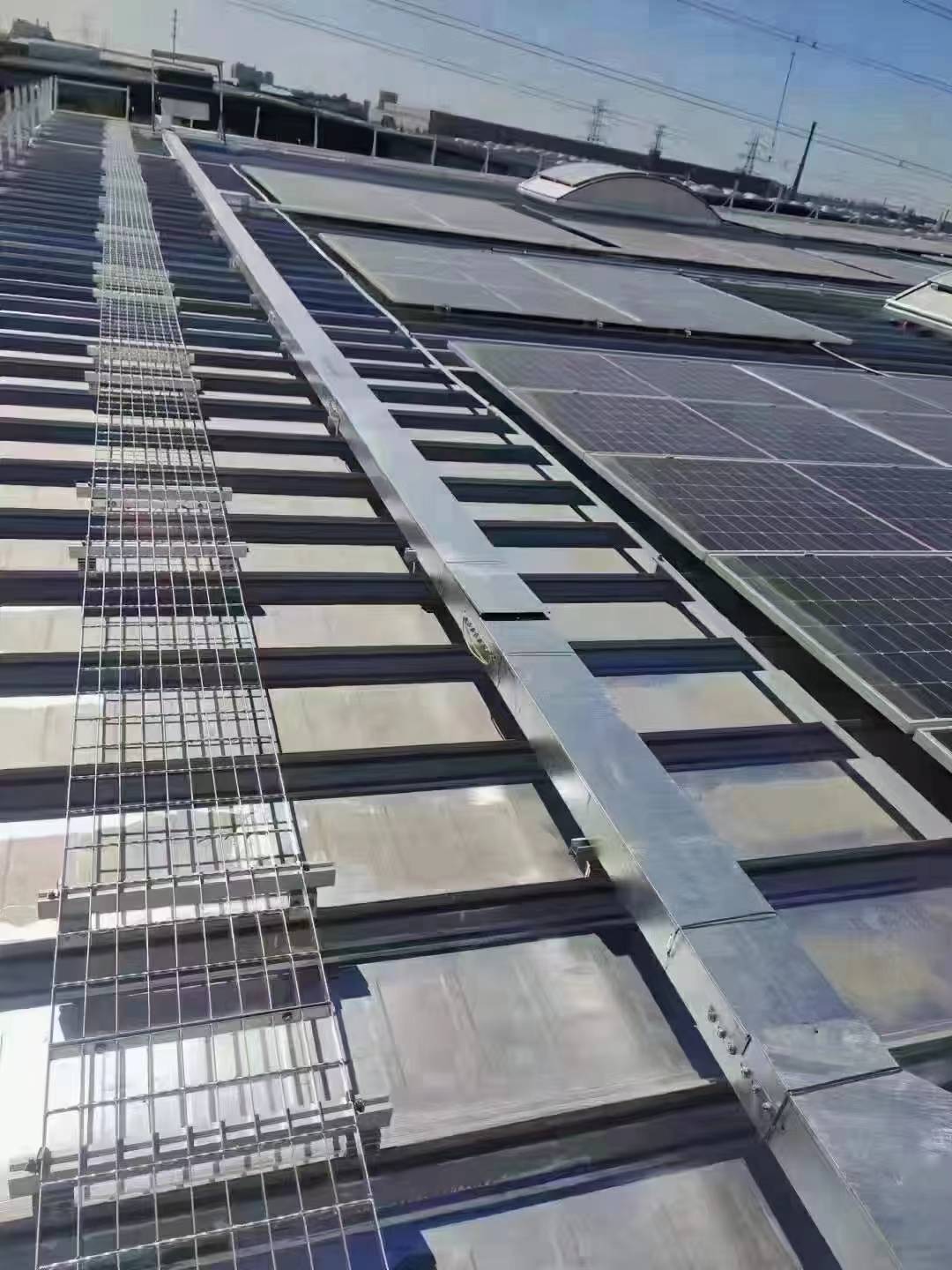

La sicurezza della passerella di manutenzione di una centrale fotovoltaica è direttamente correlata all'efficienza lavorativa della manutenzione delle apparecchiature e del personale di operation and maintenance. Essendo la struttura portante principale, lo standard di prova della capacità di carico della griglia in acciaio della passerella di manutenzione è particolarmente critico. Questo articolo analizzerà in modo completo i requisiti di prova della capacità di carico della griglia in acciaio di una centrale fotovoltaica da tre aspetti: standard di capacità di carico, metodo di prova e precauzioni.

1. Spiegazione dettagliata dello standard di prova della capacità di carico

Capacità di carico di progetto

Secondo i requisiti del "Codice per i carichi sulle strutture edilizie" (GB 50009-2012), la griglia in acciaio della passerella di manutenzione deve essere in grado di sopportare 1,5 volte il carico di progetto per garantire la sicurezza in condizioni di carico estreme.

Generalmente, la griglia in acciaio delle centrali fotovoltaiche deve avere una capacità di carico uniforme di 250 kg/m² o superiore, e scenari specifici ad alto carico possono richiedere standard di carico più elevati.

Prova di carico locale

Per la pressione locale del punto di appoggio del personale di manutenzione o del punto di passaggio delle apparecchiature, la piastra a griglia deve sopportare un carico concentrato superiore a 200 kg in un singolo punto senza deformazioni evidenti o rotture.

Adattabilità al carico dinamico

Negli ambienti di utilizzo ad alta frequenza, la piastra a griglia deve essere sottoposta a test di carico dinamico per garantire che non subisca danni da fatica sotto cicli di pressione multipli.

2. Metodo di prova della capacità di carico

Prova di carico statico

Passaggi: Fissare la piastra a griglia sulla trave di supporto, applicare uniformemente un carico statico pari a 1,5 volte il carico di progetto, mantenere per più di 5 minuti e osservare se si verificano deformazioni permanenti o danni strutturali.

Obiettivo: Garantire che la piastra a griglia possa mantenere la stabilità anche sotto carichi elevati.

Prova di carico concentrato

Passaggi: Applicare un carico concentrato superiore a 200 kg in un punto specifico della piastra (come il centro o il punto intermedio tra i punti di supporto) per testare la capacità di carico locale della piastra a griglia.

Obiettivo: Valutare la capacità della piastra a griglia di resistere a deformazioni locali e rotture, soprattutto in scenari di operazione con una sola persona o di trasporto di apparecchiature.

Prova di fatica

Passaggi: Simulare condizioni di utilizzo ripetuto, applicare cicli multipli di carico a pressione sulla piastra a griglia e osservare se si verificano crepe o degradazione delle prestazioni nel punto di fatica.

Obiettivo: Garantire che la piastra a griglia possa resistere all'uso a lungo termine e prolungare la vita del prodotto.

3. Fattori chiave che influenzano la capacità di carico

Resistenza del materiale

Le griglie in acciaio sono per lo più realizzate in acciaio a basso tenore di carbonio o acciaio inossidabile, e la scelta del materiale influisce direttamente sulla capacità di carico. La zincatura a caldo può anche migliorare la resistenza alla corrosione, estendendo così indirettamente la stabilità delle prestazioni di carico.

Dimensione della maglia

La dimensione della maglia o il passo della piastra a griglia deve essere progettato in modo razionale. Una maglia troppo grande può ridurre la capacità di carico complessiva, mentre una troppo piccola aumenterebbe l'uso di materiale, con conseguente aumento dei costi.

Qualità della saldatura

Una tecnologia di saldatura di alta qualità può garantire che la traversa e il piatto d'acciaio siano saldamente collegati, migliorando la resistenza strutturale complessiva.

Metodo di installazione

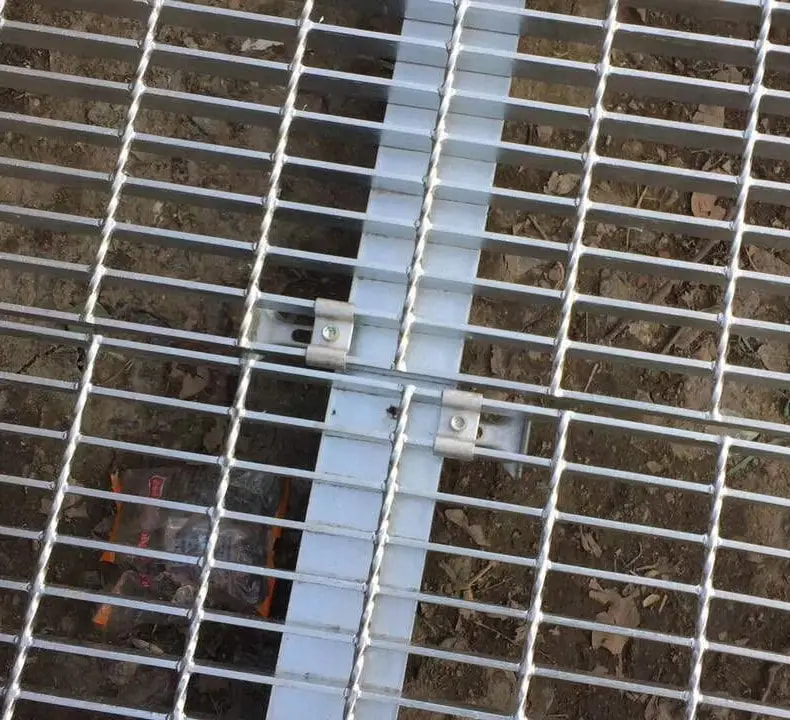

Se la piastra a griglia è installata saldamente sulla trave di supporto influirà direttamente sulle sue prestazioni di carico. Un'installazione impropria può causare uno squilibrio locale delle forze.

4. Precauzioni per la prova della capacità di carico

Ambiente di prova

Il sito di prova deve essere mantenuto in piano per garantire l'accuratezza dei dati di prova.

Quando si esegue il test in ambienti umidi o a bassa temperatura, è necessario considerare la resistenza alla corrosione e le prestazioni a bassa temperatura del materiale.

Calibrazione degli strumenti di prova

Utilizzare apparecchiature di pressione certificate per evitare errori nei dati di prova.

Garanzia di sicurezza

Durante il processo di prova, assicurarsi che non ci siano persone non correlate sul sito per evitare lesioni causate da danni accidentali alle apparecchiature.

Lo standard di prova della capacità di carico della griglia in acciaio della passerella di manutenzione di una centrale fotovoltaica è la base per garantire la sicurezza del personale e il funzionamento stabile delle apparecchiature. Solo testando rigorosamente secondo gli standard nazionali e selezionando piastre a griglia di alta qualità che soddisfano i requisiti di carico si possono ridurre al minimo i rischi per la sicurezza e migliorare l'efficienza di operation and maintenance della centrale.
